引きばね

フック形状がUフックの自動車部品に使用する引きばね

材質:

ピアノ線

線径:

φ1.4㎜

業種:

自動車

自動車部品に使用する引きバネです。材質はSWP-B、線径はφ1.4㎜です。フック形状はUフックです。Uフックは丸フック・逆丸フックと異なり、U字型の形状をしています。SWP-B はピアノ線と呼ばれる高炭素鋼の一種です。高い強度と弾性を持ち、自動車部品に多く用いられます。

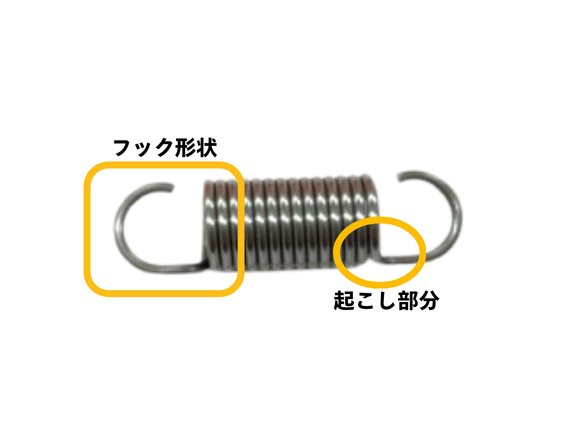

●フック形状
Uフック は一般的な引きバネのフック形状の一つです。U字の形をしたフックが特徴で、他の部品に引っ掛ける際に安定性があります。U字部分の長さを調整することで、取り付け位置や荷重のかかり方を調整できます。
●加工ポイント
コイル部とフック部分を滑らかに接続することで、応力集中を抑制し、強度を向上させます。フックの角度は取り付けやすさや強度、耐久性に影響するため起こし角度も重要です。
