製作実績
トーションばね
特殊車両に使用するトーションばね

特殊車両に使用するトーションばねです。材質はSUS316-WPA、線径はφ2.3㎜です。腕の形状は2段曲げとフックが合わさった形状をしています。特殊車両に用いられるトーションばねは車両の様々な部分で、振動吸収や動作制御などの重要な役割を担っています。
-設計・製造における注意点
●形状の複雑さ

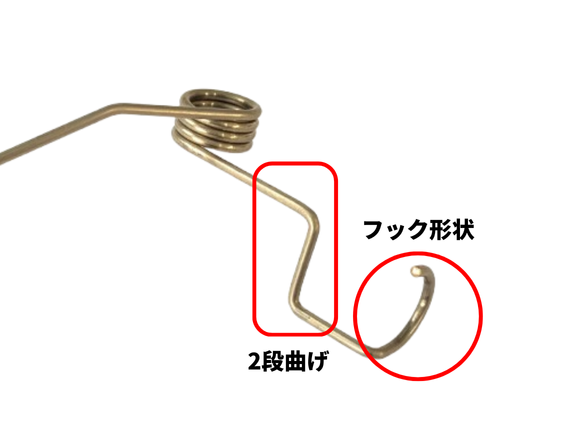

トーションばねの腕の部分は2段曲げとフックという複雑な形状をしています。
取り付け場所や取り付け方法によって様々であり、設計段階から詳細な検討が必要です。取り付け場所や車両の種類によって求められる形状は多岐にわたります。そのため、設計者は各車両の仕様や要求を正確に把握し、最適な形状を設計する必要があります。熱処理による形状変化やスプリングバックを予測しながら、製造を進めていく必要もあります。
材質SUS301とSUS316についてそれぞれの違いや特徴について
