トーションばね

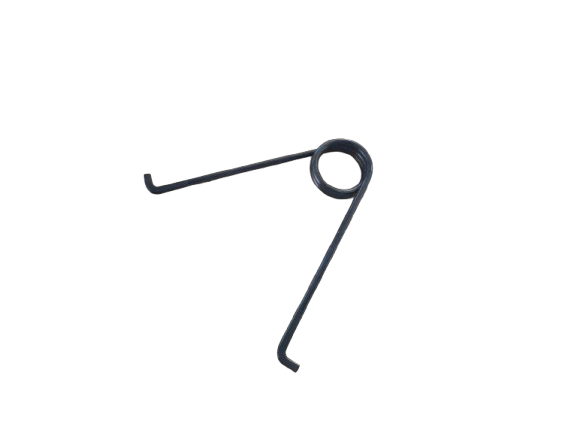

工具関連の機構部品に組み込まれるトーションバネ
SWCを使用した線径φ1.6㎜のトーションバネです。工具関連の機構部品に組み込まれることを想定し、以下のような工夫を加えています。
加工と設計のポイント

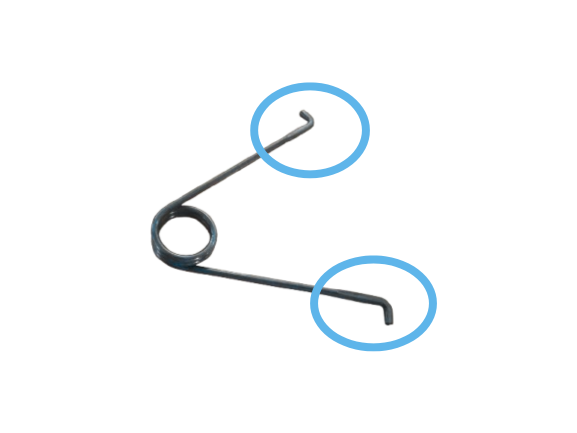

•先端つぶし加工を実施
固定性を高めるため、アームの先端を平たく潰す加工を行っています。取り付け精度が上がり、限られたスペースでも安定した固定が可能になります。
•アーム形状の工夫が重要
工具本体と干渉しないように、曲げRを設計しています。組付け時のトラブルを防止し、安定した動作を実現します。
つぶし幅や角度は製品ごとに調整可能となり、狭いスペースに対応しながら、機能性を保つ設計が可能です。
