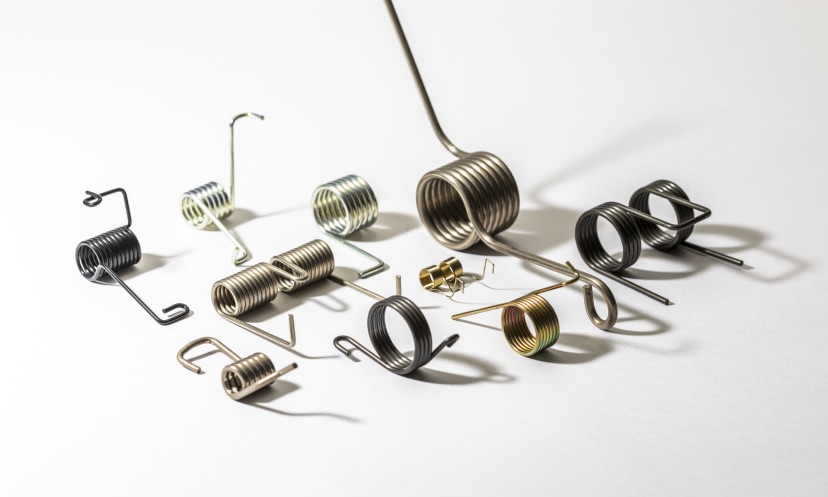

トーションばね

トーションばねはコイルの回転方向に力を与え、
ねじれる力を受け止めたり、反発したりするばねです。
別名ねじりコイルばねやキックバネとも呼ばれています。
主に家電製品や医療機器の開閉部分に使われています。
トーションばねの特徴と設計製作ポイントを
分かりやすくご紹介します。

トーションばねは回転方向に対しての反発力を利用します。
コイルの巻き方には隙間をあけない密着巻きと隙間を
設けるピッチ巻きがあります。

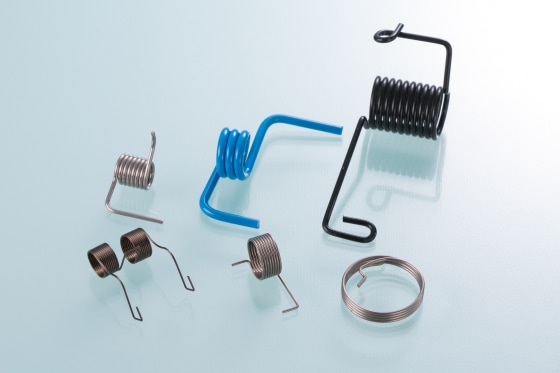

トーションばねの特徴は主に2つです。

名称	形状	名称	形状	名称	形状	名称	形状

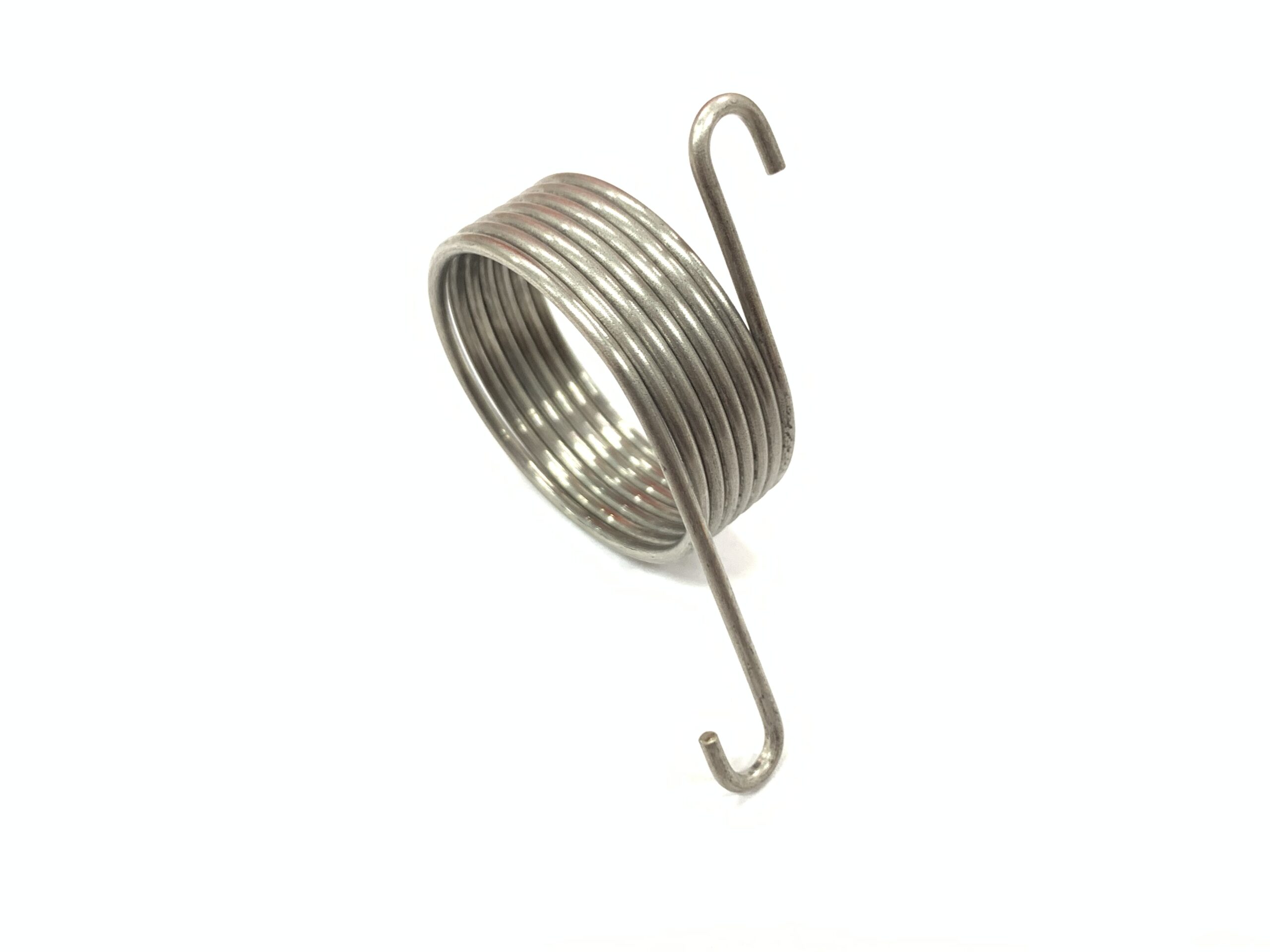

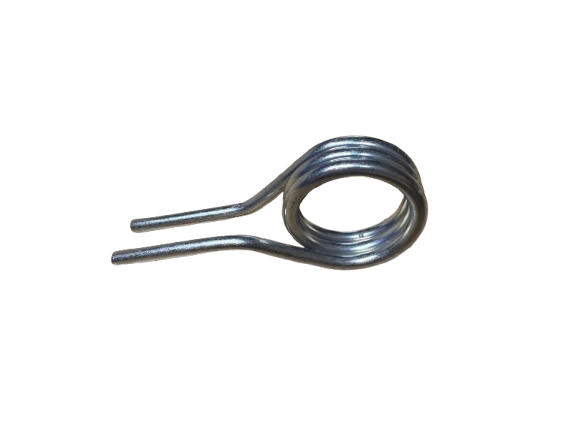

ショートフック		ヒンジ		直接起こし		ストレート

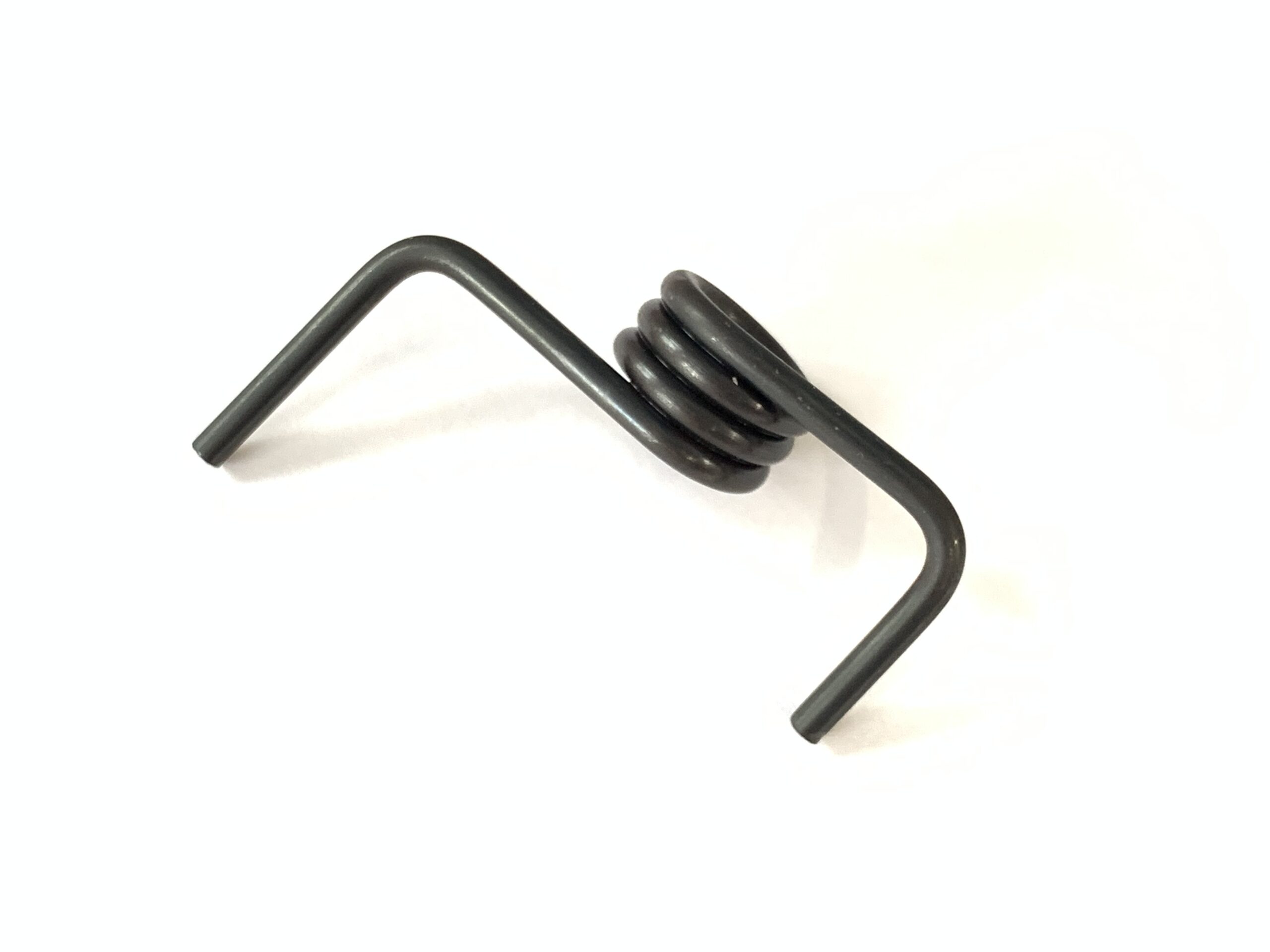

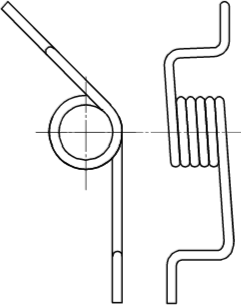

一段曲げ		2段曲げ		フック

トーションばねの設計製作のポイントは2つあります。
栄光技研株式会社では、加工不可の形状でもできる形状をご提案します。

密着巻き	加工の容易性から一般的に密着巻きで製作されますが、コイル部が常に接触しており摩擦が起きやすい特性があります。そのため、他のばねに比べて摩耗するスピードが速いです。
ピッチ巻き	塗装が必要なトーションばねの場合、ピッチ巻きを推奨いたします。密着巻きの場合、塗装が密着部に入り込まず錆が発生するからです。

コイルの巻き方によって錆が発生すると、破損に至る恐れもあるので注意しましょう。どちらの巻き方が良いか迷われる場合は、設計時にご相談ください。

線径	φ0.1〜φ4.5㎜程度
材質	ステンレス系ピアノ線硬鋼線リン青銅オイルテンパー線エナメル線など記載されていない材料も取り扱っている場合がございますので、まずはお気軽にご相談ください。
腕の形状	ストレート 1段曲げ 2段曲げフックヒンジダブルトーションなど
巻方向	右巻き／左巻き対応可（必要にじてご指定ください）
主な使用用途	農業機械関連部品、建設機械部品、工具部品など
対応数量	試作1点から対応可能 ※ただし、1個〜数十個程度の単発生産は対応が難しい場合があります。継続的なリピート生産については、内容によりご相談ください。

当社設備では対応が難しい仕様例
以下のような仕様については、対応が困難な場合がございます。

トーションばねを設計する際に用いる基本用語の一覧や荷重の計算式の技術情報を掲載しています。
　
